核心技術及特點

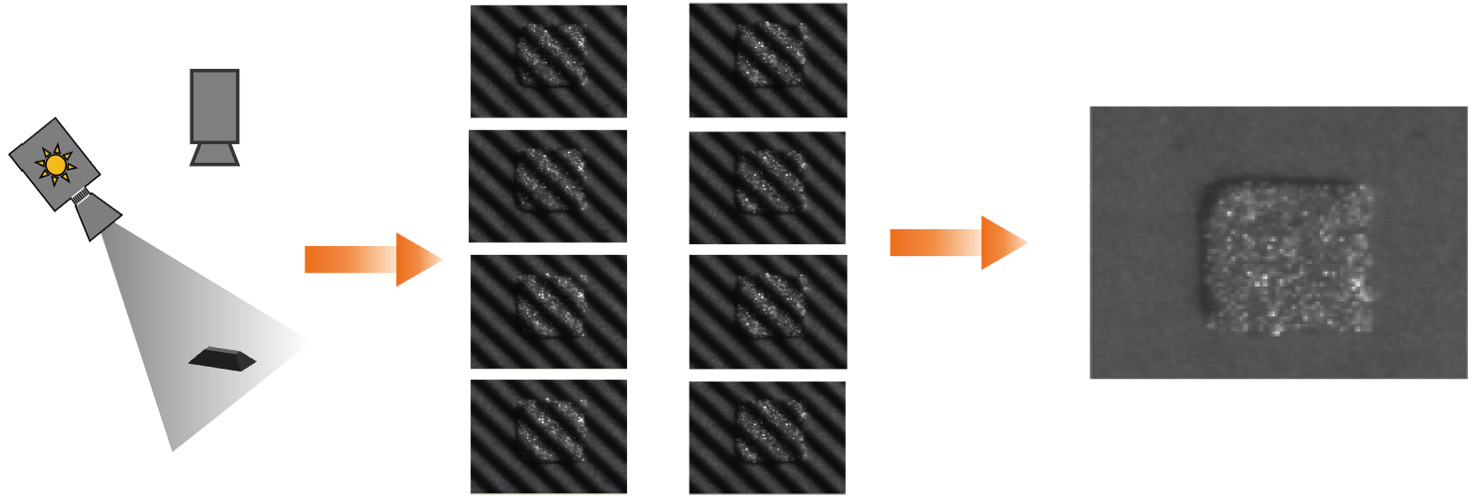

可編程結構光柵PMP成像技術原理
運用相位調制輪廓測量技術（PMP）實現對精密印刷焊錫膏的三維測量，在保證高速測量的同時，大幅度的提高測量精度。

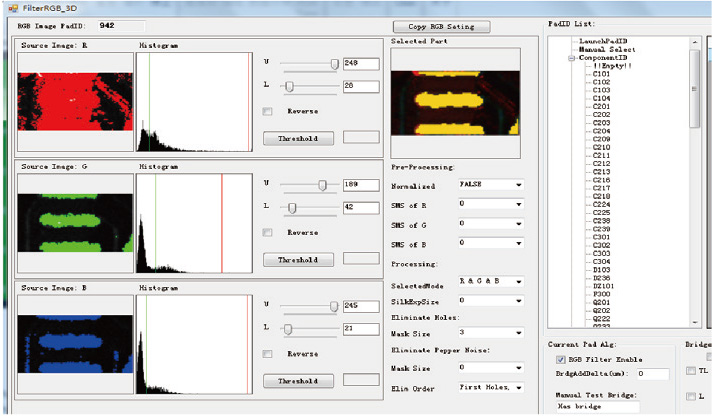

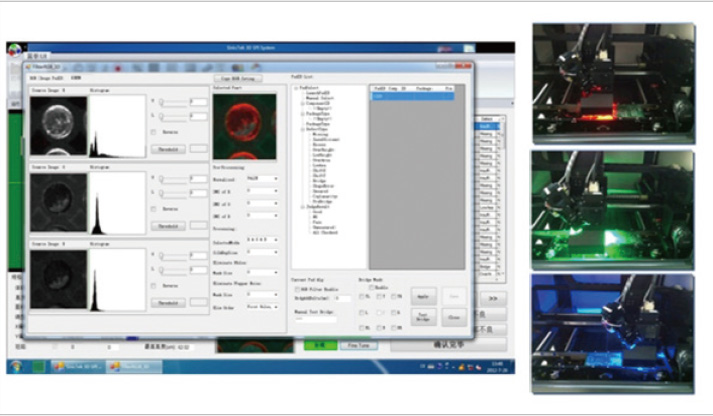

RGB Tune 有源三色、2D照明光源
專利的RGB Tune功能通過單獨拍攝紅綠藍三原色照片并結合獨特的顏色過濾算法，完美的解決橋接誤判和相對基準面不確定的問題，并同時提供2D/3D測量 結果和彩色的錫膏圖片，配合2D光源有效避免錫膏因紅光角度問題導致的RGB彩色效果失真；不同基板顏色的RGB調試通用性更強大幅度提升設備的(高度, 體積,面積)重復性精度。
高解析度圖像處理系統
提供2.8μm,4.5μm,5μm,7μm,8μm,10μm,12μm,15μm,18μm,20μm 等多種不同的檢測精度。配合客戶的產品多樣性和檢測速度的要求。

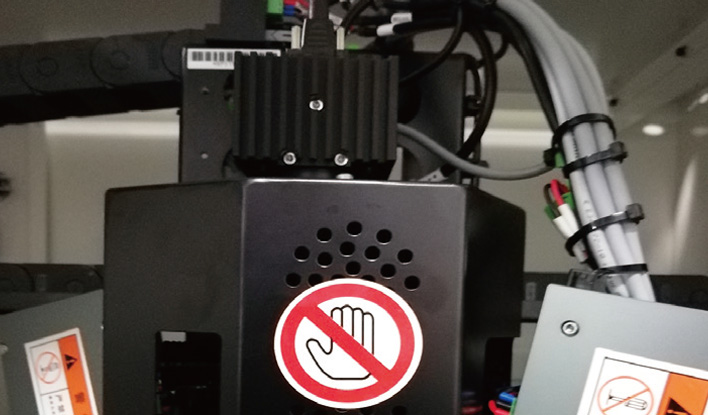

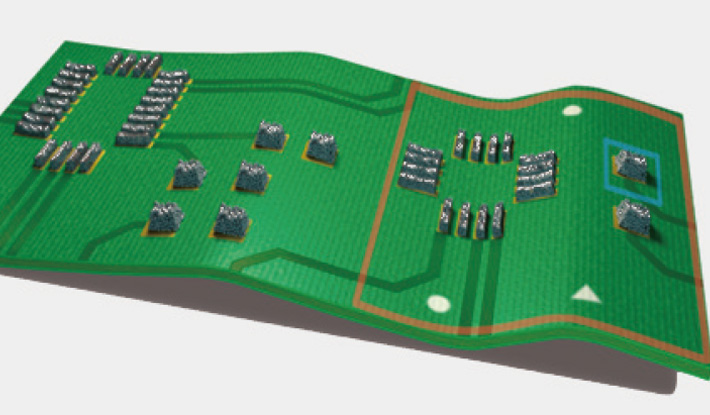

Z軸動態補償+遠心鏡頭靜態補償
采用高成本的遠心鏡頭和專用軟件測試算法，解決了普通鏡頭的，斜視、 變形問題，極大程度地增強了檢測精度和檢測能力。實現了業內領先的動態補償+靜態補償FPC的翹曲。

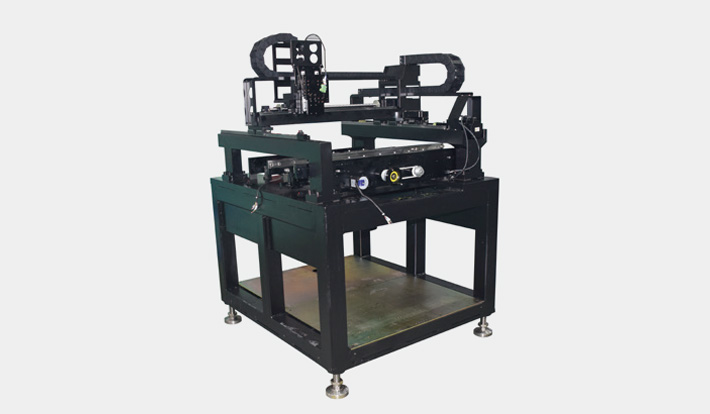

高精度一體式控制平臺
高強度的鋼制一體式結構，標配的何服電機配合高精度研磨級滾珠絲桿及導軌，運動高速，平穩。選配的直線電機和高精度光柵尺可以對03015 元件錫膏進行超精準的快速測量，重復精度可以達到1um。

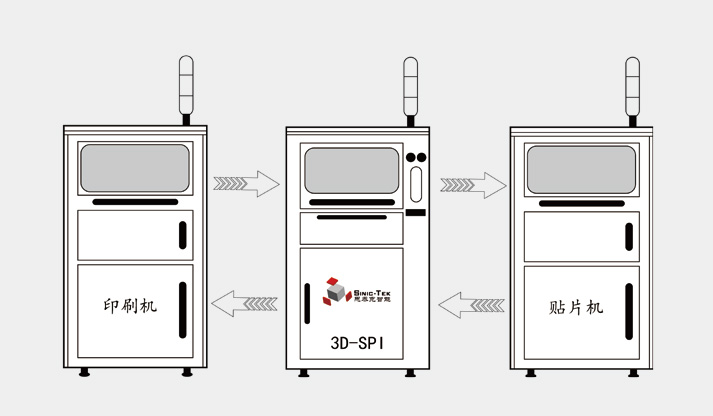

Mark點識別 、壞板飛行識別、閉環控制
自動識別Mark點及壞板標記，共享實時檢測數據給印刷機、貼片機，并實時 調整印刷及貼片工藝。

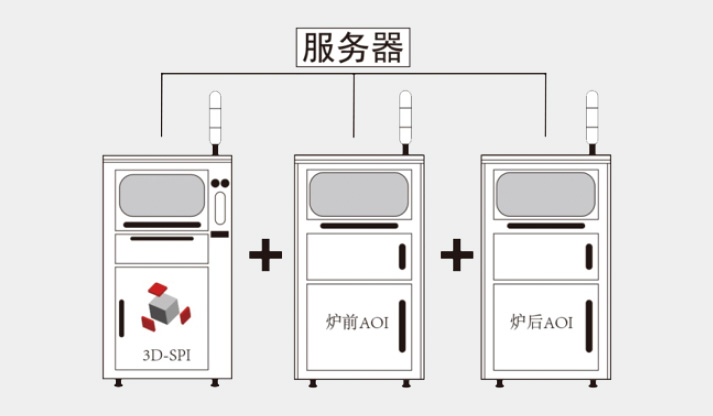

三點照合功能
配合不同的爐前AOI和爐后AOI等SMT生產線上的檢測設備，形成全閉環的， 品質控制體系，并可以將數據同步到ERP等質量控制系統中。

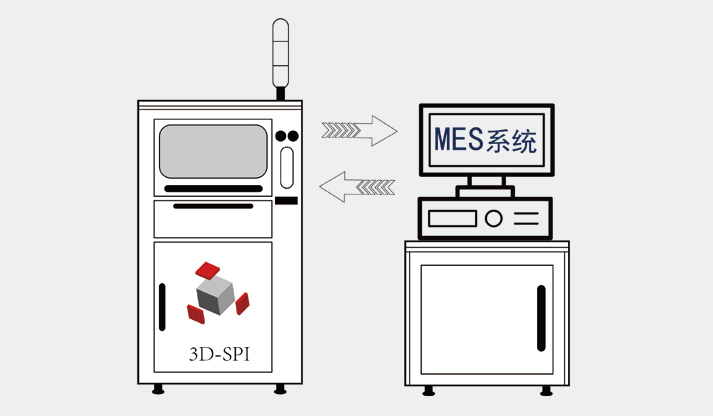

MES智能制造接入能力
SINICTEK開發的多種數據格式端口，通過SPI系統能夠簡單、快帶、準確地把 數據傳入客戶端的MES系統中。

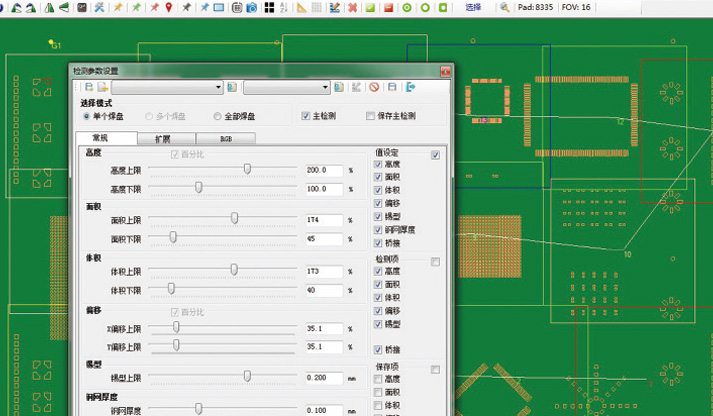

五分鐘編程和一鍵式操作
通過導入GERBER模塊和友好的程序編制界面，使得任何水平的工程師都 可以獨立快速準確的進行編程編制。對于操作人員設計的一鍵式操作也大大減輕了培訓壓力。
強大的過程分析（SPC）
實時SPC信息顯示，提供給使用者強有力的品管支持。完整多樣的SPC工具， 讓使用者一目了然。并支持不同格式的數據輸出。
3DSPI在超密集錫膏領域的應用
MiniLED、MicroLED由一顆顆小LED燈組成，單板上小LED的數量可達到100萬個以上焊盤，MiniLED的單個單元的尺寸大概在100-200μm，而MicroLED的單個單元的 尺寸可以在50μm以下；故應用在超密集產品上的3DSPI設備都用到了行業內最高配置；特別是大理石平臺，線性馬達與光柵尺的運用，確保了小尺寸焊盤的移動精度。 運用行業內領先的1.8μm解析度的遠心鏡頭及通過對Gerber轉換，Load Job，算法，數據保存與查詢等方面的優化，大大提高了檢測的精度、速度、效率。
3DSPI在超大板領域的應用
汽車電子和LED大屏的超大板SMT高質量檢測要求，通過人工檢測已無法滿足實際生產需求，思泰克智能超大板機器的應用，解決1200-2000MM超大板的在線貼片 檢測，實現高效、快速、穩定的檢測。

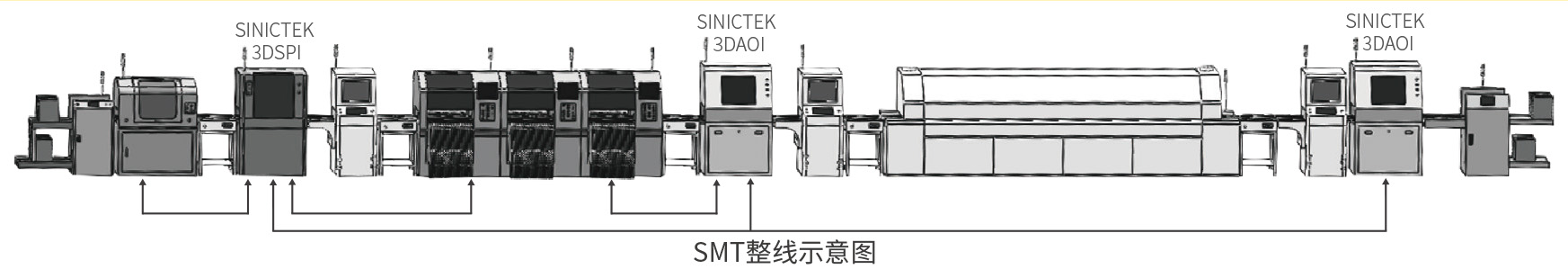

SMT整線示意圖

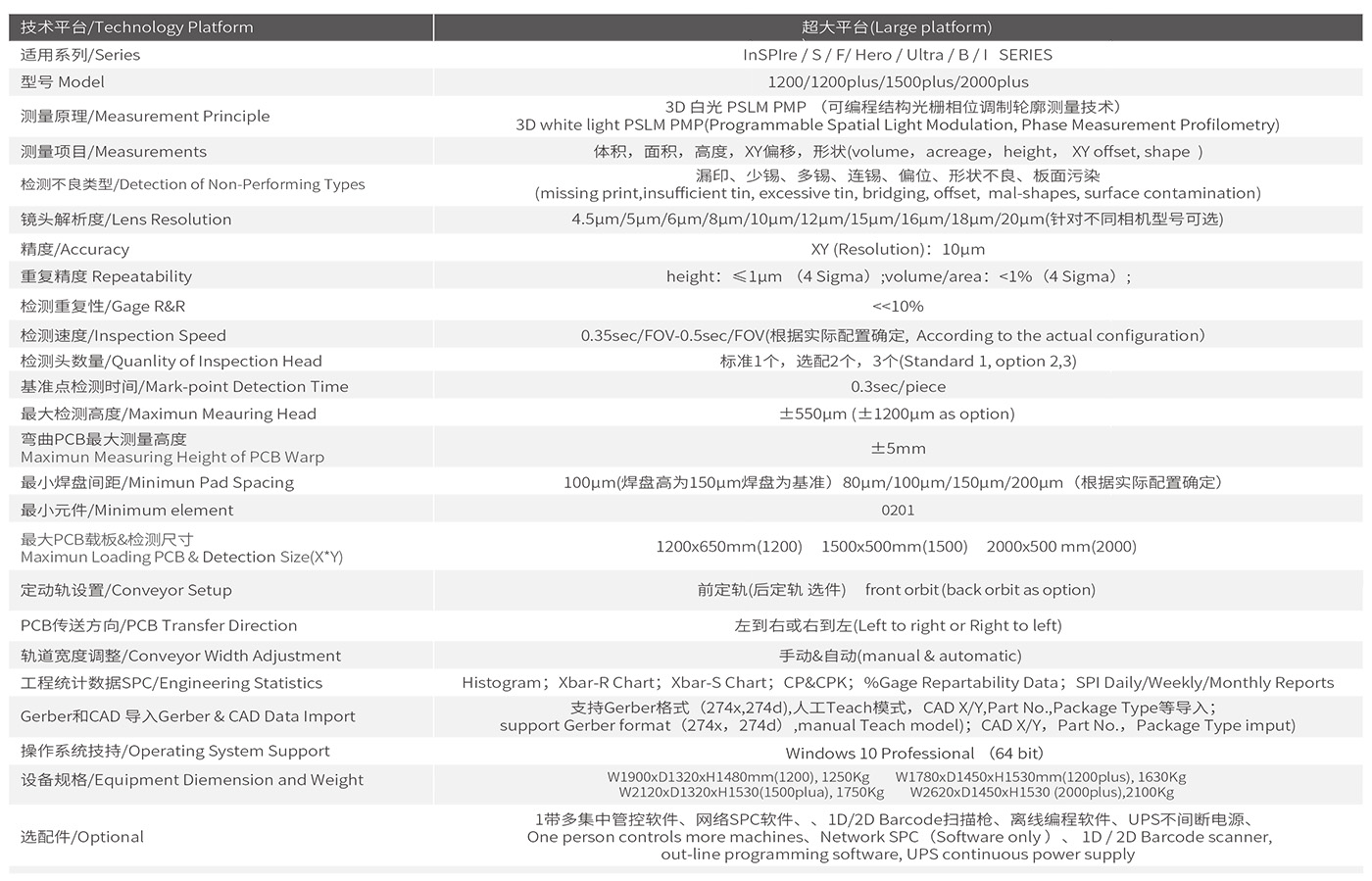

技術參數
